Voltar atrásREGTEMPER - REGISTADOR ASSÍNCRONO E CENTRALIZADO DE TEMPERATURAS - (Filosofia SCADA)
Característica exclusiva : Efectua a medição e o registo de 320 temperaturas de uma rede de sensores distribuídos por 4 ramais de 400 metros cada um e, montados em estrela sem fontes de alimentação.
Aplicações
O Registo Centralizado de temperaturas aplica-se quando se pretendem medir, alarmar e registar num PC Central, várias temperaturas. Os registos, podem depois ser consultados e impressos para estudos.
Por exemplo:
- Medição de temperaturas em locais de difícil acesso e em grandes extensões . No interior de condutas ou tubos com apenas um centímetro de diâmetro interno e 400 metros de comprimento.
- Medição de temperaturas em profundidade (400m). Medição das temperaturas em profundidade das correntes marítimas
- Fabricantes de Câmaras de tratamento térmico de madeiras, ( NP 4487 : 2009) Registo das temperaturas nas Câmaras. Eliminação do Nemátodo do Pinheiro.
- Industria alimentar. Registo monitorização e detecção de alarmes das temperaturas das Arcas, Congeladores, Vitrinas, Frigoríficos e Salas.
- Industria Farmacêutica e Química em Laboratórios, e Salas de Servidores Informáticos.
- Talhos e Câmaras frigoríficas para vigilância e alarme de temperaturas em armazéns congeladores e vitrinas.
- Hipermercados que necessitem de registar e verificar as temperaturas dos frescos nos expositores.
- Fabricantes de Piscinas, para controlo térmico da evolução das temperaturas de piscinas aquecidas.
- Laboratórios de Física para comparação e análise da propagação térmica nos materiais .
- Fabricantes de maquinaria Industrial para medição e registo das temperaturas em vários pontos de uma máquina e estudo do seu comportamento térmico ao longo de tempo prolongado.
- Na construção Civil para análise da evolução térmica de um edifício e do ar interior, paredes, tectos e pavimentos, e estudo de optimização das condições térmicas e sua classificação.
- Estufas de cultivo ou de criação de animais para vigilância e controlo térmico
- Fabricantes de Sistemas Térmicos de gestão de energia ou de colectores, para registo e controlo das temperaturas em diversos pontos do Sistema.

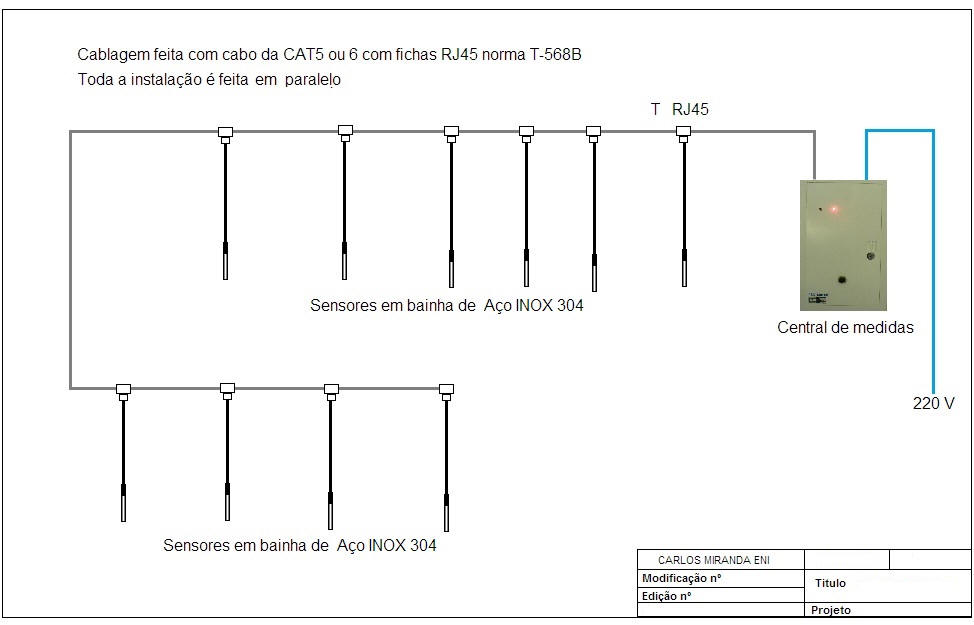

O REGTEMPER efectua medições em 4 ramais de 400 metros em estrela de topologia linear (Ver pdf), o que totaliza um comprimento de medidas de 1600 metros .

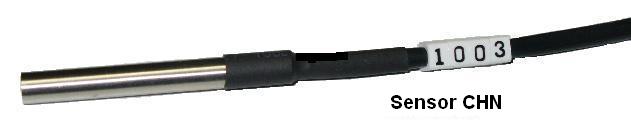

Os sensores estão embutidos no cabo e colocados a cada 5 metros o que perfaz 320 medições - 80 por cada um dos 4 ramais.
À velocidade (Ritmo) de 2 segundos entre cada medição têm-se ciclos (Intervalos de Registo) de10 minutos para cada sensor e para 320 medições instaladas.

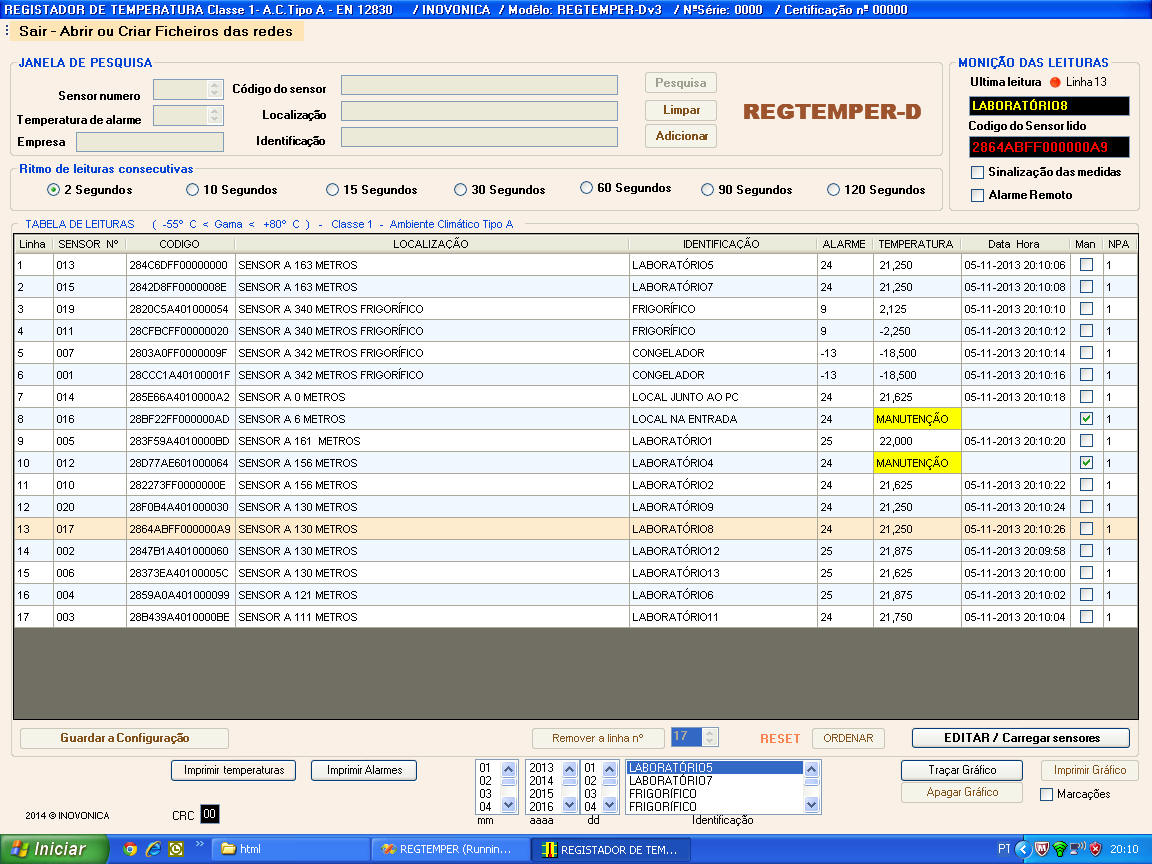

As medidas podem ser programadas saltando os sensores não necessários colocando-os em manutenção (Janela amarela)
Para aplicação na Industria alimentar, o registador cumpre a Norma EN 12830 respeitando as directivas da HACCP.
Para além do baixo custo do sistema e elevado número de medições, outra vantagem é a de se poder alterar a rede e configurá-la em qualquer momento, adicionando ou retirando sensores.
Pode-se por isso iniciar a instalação dum sistema com apenas alguns pontos de medida, adquirindo mais tarde sensores, até se atingirem os 1600 metros com 320 ou mais sensores.
O sistema foi testado com 80 sensores por ramal.
O Registador é constituído por um Software e uma RTU - (Unidade de Controlo Remoto) que comunica com os sensores de temperatura distribuídos pela rede.
Os sensores são montados em paralelo no cabo.
O alarme audio-visual diz respeito a qualquer uma das temperaturas que ultrapasse o limite definido pelo utilizador no software .
A identificação da temperatura em alarme encontra-se sinalizada com a coloração vermelha da janela de medição, no monitor do PC onde corre o programa .
CARACTERÍSTICAS
TÉCNICAS:
- Registo assíncrono: Registo individual de cada temperatura com Ritmos seleccionados de 2 segundos a 120 segundos
- Ambiente Climático : Tipo A
- Classe de Exactidão : Classe 1, com erros inferiores a +- 0,5ºC, entre -10ºC e + 85ºC .
- Aptidão : S ( Armazenagem).
- Tempo de resposta : 30 segundos com o sensor sem encapsulamento.
- Gama de medição : Cumpre os requisitos da alínea 4.2 da NP 12830 para aplicação na industria agro-alimentar.
- Amplitude da medição : 180K ( entre -55ºC e +125ºC)
- Os Registos Gráficos cumprem o estipulado no Nº1 do Artigo 9º da Portaria 1129/2009.
- Tempo de Registo de cada ficheiro : 24 Horas para o REGTEMPER-D, 30 dias para o REGTEMPER-M, e 1 Ano para o REGTEMPER-A
- Código de erros CRC-Maxim que não permite o registo de valores incorretos, devido a erros de transmissão ou a ruídos na linha.

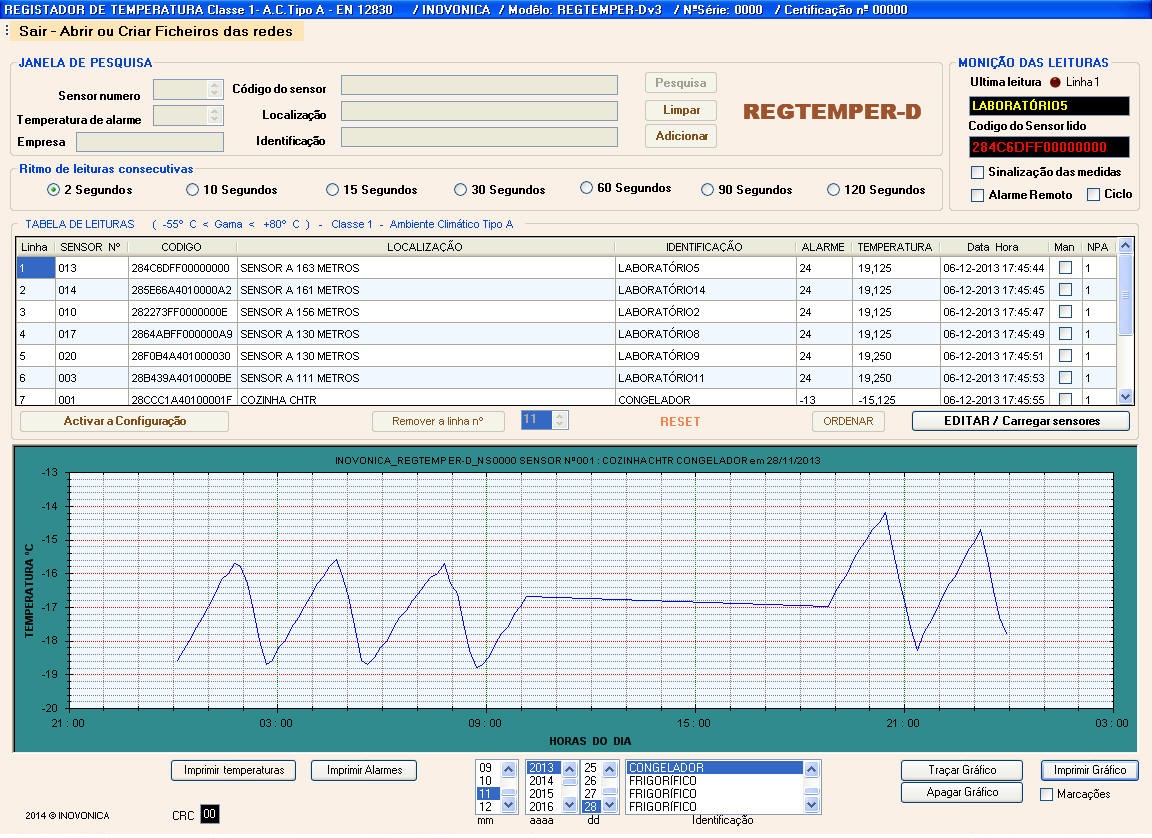

Na figura em baixo, apresenta-se o aspecto do Software da Versão Beta 1.26 GR .
- Para se obter um gráfico, selecciona-se a data e o sensor desejado, premindo depois a tecla para Traçar Gráfico que pode ser impresso .
- O Gráfico pode ser retirado do monitor para permitir visualizar novamente o painel de controlo com o maior número de sensores em medida .
- A barra castanha no painel de medidas desloca-se, indicando a medida que está a ser efectuada.
- O Software é compatível com todas as resoluções de monitores de 800x600 até 1680x1050 pixels para um ecrã completo.

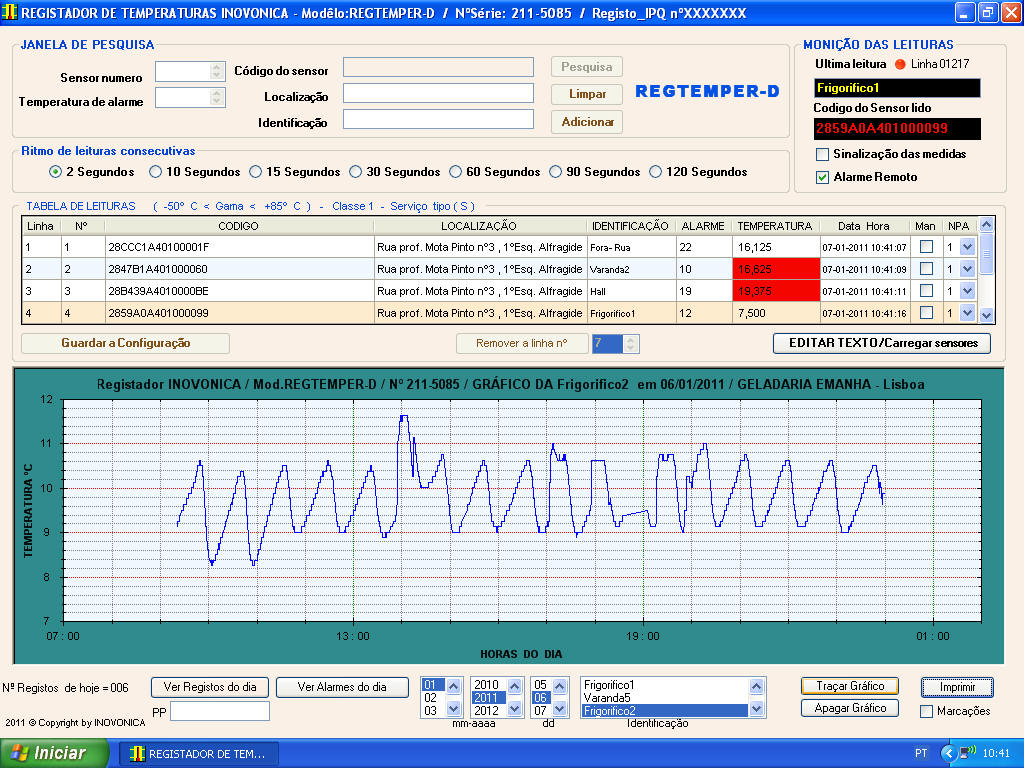

( As temperaturas e os nomes representados são de uma residência.
O gráfico mostra o registo da temperatura do Frigorifico2, onde a anomalia na curva, demonstra bem o efeito da abertura da porta do Frigorifico. )
O pico cortado representa uma interrupção intencional nas leituras e que pode ser confirmada traçando o gráfico com as marcações das leituras, como se vê em baixo.

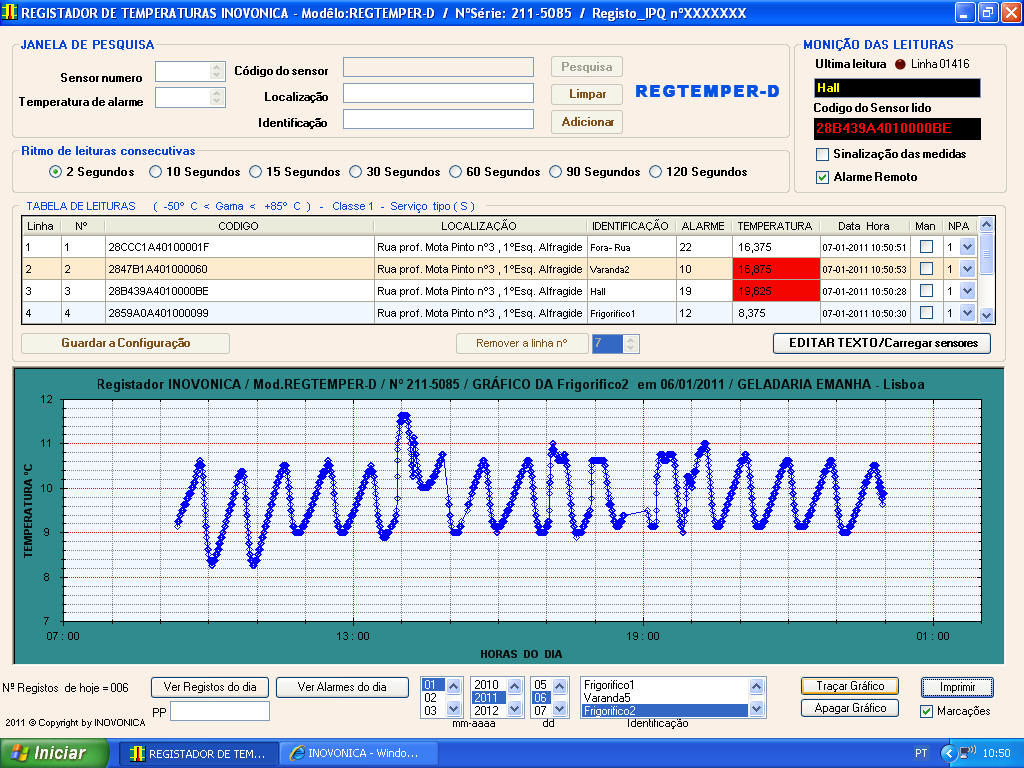

Traçado do gráfico com marcações das leituras
- O Software corre num PC que é ligado à Unidade de Controlo Remota (RTU) através de porta USB HID automaticamente identificada pelo PC .
- A RTU ( Unidade de controlo remota ) e os sensores, não necessitam de fontes de alimentação, porque são alimentados pela energia da porta USB através do cabo do cabo da rede.
- O programa corre com o Windows XP, VISTA e Windows 7 e necessita da Plataforma .NET 2.

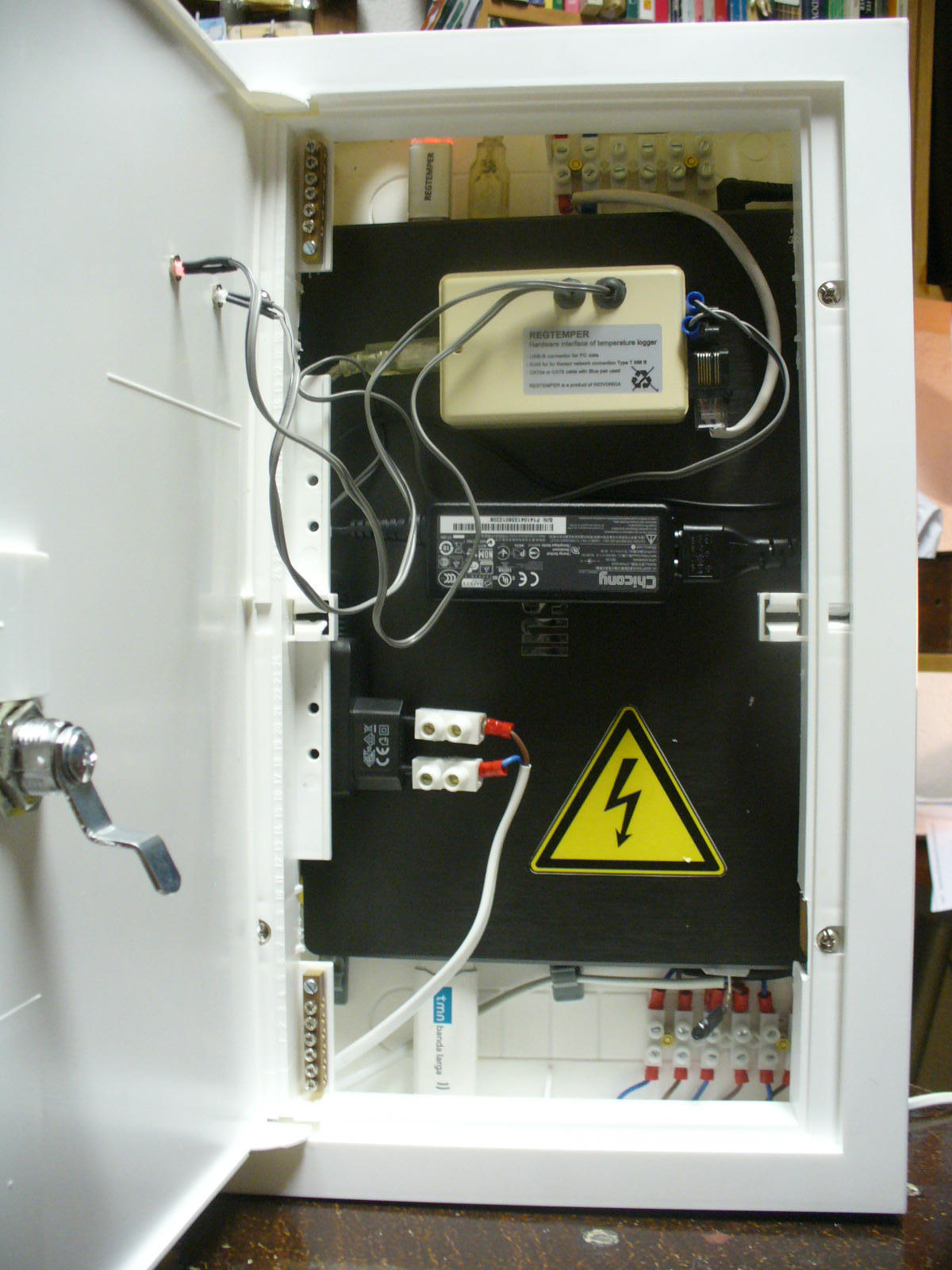

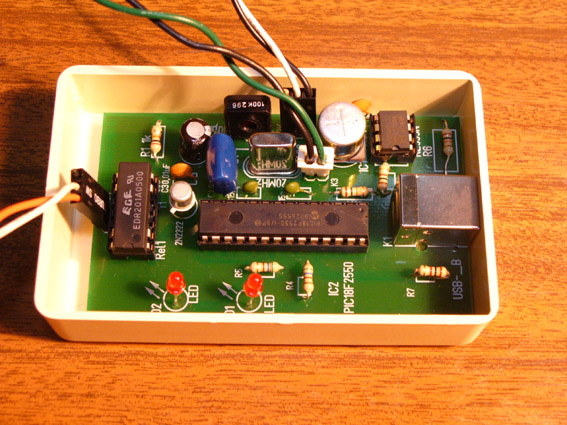

RTU - Unidade de Controlo Remoto Para mais esclarecimentos contactar
